| الاسم التجاري: | ECHU |
| رقم الطراز: | TVVB، H05VVH6-F، TVVBG، TVVBP، TVVBPG |
| الـ MOQ: | 100-300 متر |
| السعر: | 0.113-10.267USD/m |
| شروط الدفع: | / تي تي، ويسترن يونيون، خطاب الاعتماد |
| القدرة على التوريد: | 10000 كم / أسبوع |

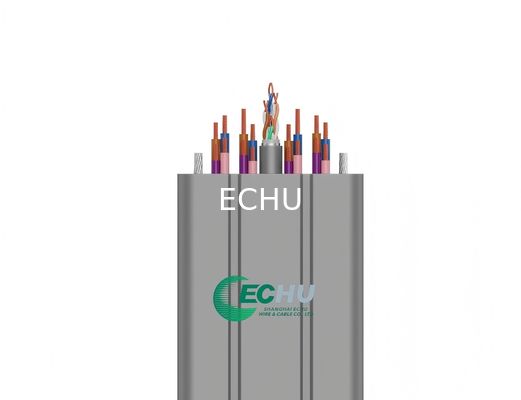

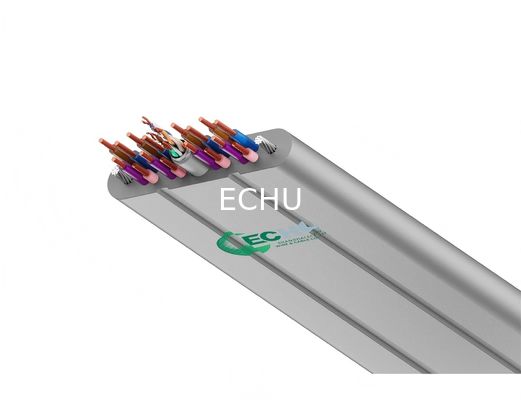

كابلات السفر المسطحة، كابلات المصاعد المسطحة (TVVB، H05VVH6-F، TVVBG، TVVBP، TVVBPG)
كابلات السفر المسطحة
كابلات المصاعد المسطحة
H05VVH6-F
H07VVH6-F
تطبيق كابلات السفر المسطحة:
ككابل تحكم وإشارة للمصاعد وكذلك أجزاء الآلات المتحركة، يكون نصف قطر الانحناء الخاص به أصغر مقارنة بالكابلات المستديرة بسبب النوى أو الحزم المحمية المعبأة بإحكام. يمكن تركيبه في الغرف الجافة والرطبة.
خصائص كابلات السفر المسطحة:
الغلاف الخارجي مقاوم على نطاق واسع للزيت وسائل التبريد.
المعايير: GB5023.6، IEC60227-6، EN 50214

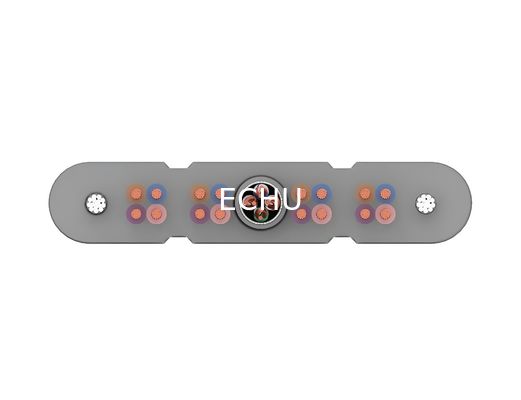

البنية:
الموصل: خيوط دقيقة من أسلاك النحاس العارية،
وفقًا لـ VDE0295 CLASS5
العزل: PVC خاص
اللون: أصفر، أبيض، برتقالي مع رقم أسود مع ترميز رقمي أبيض
التحمل: حبل فولاذي
الغلاف الخارجي: PVC مرن، مقاوم للبرودة، مقاوم للهب
اللون: رمادي (RAL7001)
البيانات الفنية:
الجهد المقنن: 300/500 فولت
جهد الاختبار: 2500 فولت
نصف قطر الانحناء الأدنى: 0.3 متر
اختبار الاحتراق عموديًا: GB/T18380.1-2001
اجتاز اختبار IEC60332-1.1 993
يستخدم في الظروف العادية. درجة حرارة الموصل أقل من 70 درجة مئوية
نطاق درجة الحرارة:
-15 درجة مئوية إلى 70 درجة مئوية
يجب ألا يتجاوز طول التعليق الحر لـ TVVB (المتوازي) 35 مترًا، وسرعة الرفع 1.6 متر/ثانية.
يجب ألا يتجاوز طول التعليق الحر لـ TVVB (المضفر) 80 مترًا، ويجب ألا تتجاوز سرعة الرفع 4 متر/ثانية.
| اسم المنتج | المواصفات | العرض (مم) | السماكة (مم) | الوزن (كجم/كم) |
البنية |
| H05VVH6-F | 2C0.5mm2 | 7.3± 1.0 | 4.1± 0.5 | 55 | خط مستقيم |
| H05VVH6-F | 3C0.5mm2 | 9.3± 1.0 | 4.1± 0.5 | 71 | خط مستقيم |
| H05VVH6-F | 4C0.5mm2 | 12.3± 1.0 | 4.1± 0.5 | 93 | خط مستقيم |
| H05VVH6-F | 5C0.5mm2 | 15.2± 1.0 | 4.1± 0.5 | 114 | خط مستقيم |
| H05VVH6-F | 6C0.5mm2 | 17.2± 1.0 | 4.1± 0.5 | 130 | خط مستقيم |
| H05VVH6-F | 7C0.5mm2 | 19.2± 1.0 | 4.1± 0.5 | 146 | خط مستقيم |
| H05VVH6-F | 8C0.5mm2 | 21.2± 1.5 | 4.1± 0.5 | 162 | خط مستقيم |
| H05VVH6-F | 9C0.5mm2 | 23.2± 1.5 | 4.1± 0.5 | 178 | خط مستقيم |
| H05VVH6-F | 10C0.5mm2 | 25.2± 1.5 | 4.1± 0.5 | 194 | خط مستقيم |
| H05VVH6-F | 11C0.5mm2 | 27.2± 1.5 | 4.1± 0.5 | 210 | خط مستقيم |
| H05VVH6-F | 12C0.5mm2 | 29.2± 1.5 | 4.1± 0.5 | 226 | خط مستقيم |
| H05VVH6-F | 13C0.5mm2 | 31.2± 2.0 | 4.1± 0.5 | 24 |
