| الاسم التجاري: | ECHU |
| رقم الطراز: | TVVB، H05VVH6-F، TVVBG، TVVBP، TVVBPG، TVVBG-STP |
| الـ MOQ: | 100-300 م |
| السعر: | 0.1013-10.198USD/m |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على التوريد: | 10000 كم / أسبوع |
الموافقات: موافقة CCC و CE
الموصل: النحاس المجرد ، VDE 0295 الفئة 5
العزل: PVC خاص
الغطاء: PVC خاص
مرنة، مقاومة للارتداء، مقاومة للبرد
نطاق التطبيق:
ككابل تحكم وإشارة للمصاعد وكذلك أجزاء الآلات المتحركة ، فإن نصف قطر الانحناء أصغر مقارنةً بالكابلات المستديرة بسبب النواة المحمية أو الحزم المقيدة بشكل وثيق.يمكن تثبيته في الغرف الجافة والرطبة.
الخصائص:
الغطاء الخارجي مقاوم بشكل كبير للزيت وسائل التبريد.
المعايير:GB5023.6،IEC60227-6, EN 50214

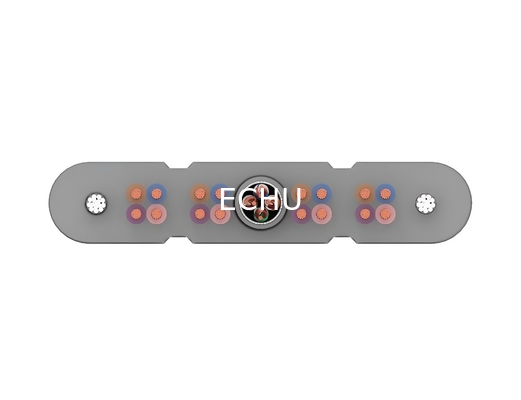

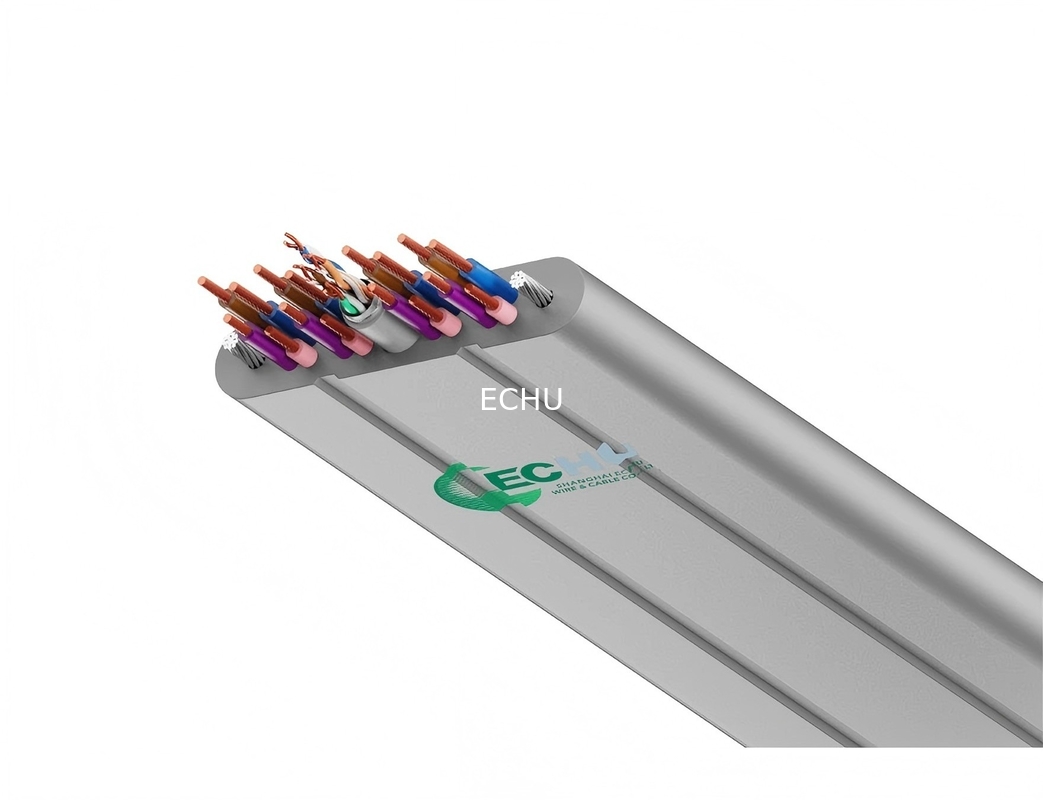

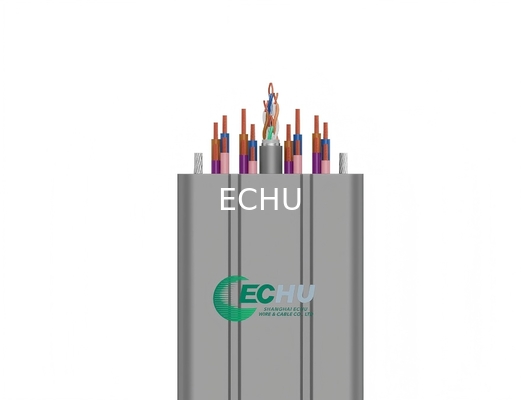

الهيكل:
موصل: خيوط رقيقة من الأسلاك النحاسية العارية
Acc.to VDE0295 الفئة 5
العزل: PVC خاص
اللون:أصفر، أبيض، برتقالية مع رقم أسود مع ترميز رقمي أبيض
محمل:حبل فولاذي
الغطاء الخارجي: PVC مرن, مقاومة للبرد, مقاومة للنار
لون: رمادي ((RAL7001)
البيانات التقنية:
الجهد الاسمي: 300/500 فولت
جهد الاختبار: 2500 فولت
نصف قطر الانحناء الأدنى:0.3m
تم اجتياز اختبار IEC60332-1.1 993
تستخدم في ظل الظروف الطبيعية.حرارة الموصل أقل من 70 درجة مئوية
نطاق درجة الحرارة: -15°C إلى +70°C
طول التعليق الحر لـ TVVB (الموازي) لا يجب أن يتجاوز 35 متراً، وسرعة الرفع 1.6m/s.
يجب أن لا يتجاوز طول التعليق الحر لـ TVVB ((interwist) 80 مترًا ، ولا يجب أن تتجاوز سرعة الحياة 4m / s.
| النوع | الحجم | عرض سمك ((ملم) |
| TVVB2G | 75-5 + 2X1.0 | 22.9±1.0 × 9.3±0.5 |
| TVVB2G | 75-5 + 2X0.75 | 22.9±1.0 × 9.3±0.5 |
| TVVB1G | 75-3 + 2X0.75 | 17.0±1.0×6.5±0.5 |
| TVVB2G | SYV75-5-2 | 13.3±1.0×7.1±0.5 |
| SYV2G | 75-5-2 | 8.1±0.5×3.7±0.2 |
| E | القواعد | SPEC. | الحماية | العرض مليمتر | سمك mm | الوزن (كيلوغرام/كيلومتر) |
| TVVBP | 24 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 44.3±20 | 8.4±0.5 | 824 |
| TVVBP | 30 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 53.1±20 | 7.8±0.5 | 925 |
| TVVBP | 36 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 56.8±20 | 8.4±0.5 | 1042 |
| TVVBP | 40 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 64.2±25 | 7.8±0.5 | 1087 |
| TVVBP | 42 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 63.0±25 | 8.4±0.5 | 1140 |
| TVVBP | 48 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 69.1±25 | 8.4±0.5 | 1238 |
| TVVBP | 54 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 75.3±25 | 8.4±0.5 | 1336 |
| TVVBP | 60 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 81.4±25 | 8.4±0.5 | 1434 |
| TVVBP | 66 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 87.6±25 | 8.4±0.5 | 1533 |
| TVVBP ((G) | 24 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 53.3±20 | 7.8±0.5 | 963 |
| TVVBP ((G) | 30 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 61.3±25 | 8.4±0.5 | 1047 |
| TVVBP ((G) | 36 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 65.0±25 | 7.8±0.5 | 1171 |
| TVVBP ((G) | 40 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 72.4±25 | 8.4±0.5 | 1210 |
| TVVBP ((G) | 42 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 72.2±25 | 8.4±0.5 | 1301 |
| TVVBP ((G) | 48 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 78.3±25 | 8.4±0.5 | 1399 |
| TVVBP ((G) | 54 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 84.5±25 | 8.4±0.5 | 1497 |
| TVVBP ((G) | 60 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 90.6±25 | 8.4±0.5 | 1596 |
| TVVBP ((G) | 66 | 0.75 | 2*2P*0.75 ((خيوط نحاسية عارية) | 96.8±25 | 8.4±0.5 | 1694 |
