تفاصيل المنتج:
شروط الدفع والشحن:
|
اللون: | برتقالية | الجهد: | 300/500 فولت |
---|---|---|---|
التثبيت: | مرنة | العزل: | مادة بي.في.سي |
السترة: | بولي كلوريد الفينيل مرن |

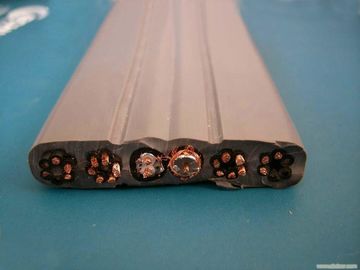

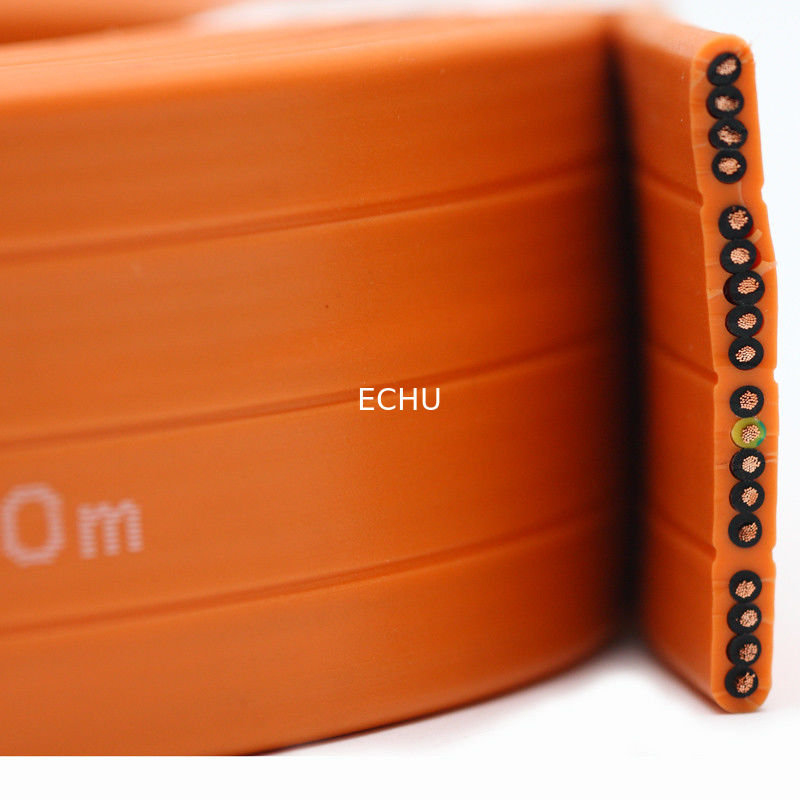

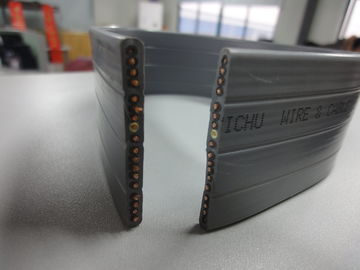

كابلات السفر المسطحة، كابلات المصاعد المسطحة (TVVB، H05VVH6-F، H07VVH6-F)
كابلات سفر مسطحة
كابلات المصعد المسطحة
H05VVH6-F
H07VVH6-F
تطبيق الكابلات السريعة:
ككابل تحكم وإشارة للمصاعد وكذلك أجزاء الآلات المتحركة ، فإن نصف قطر الانحناء أصغر مقارنةً بالكابلات المستديرة بسبب النواة المحمية أو الحزم المقيدة بشكل وثيق.يمكن تثبيته في الغرف الجافة والرطبة.
كابلات سفر مسطحة خصائص:
الغطاء الخارجي مقاوم بشكل كبير للزيت وسائل التبريد
المعايير: GB50236، IEC60227-6 ، EN 50214
الهيكل:
موصل: خيوط رقيقة من سلك النحاس العاري
التوافق مع VDE0295 CLASS5
العزل: PVC خاص
اللون: أصفر، أبيض، برتقالي مع رقم أسود مع ترميز رقمي أبيض
محمل: حبل فولاذي
الغطاء الخارجي: PVC مرن، مقاومة للبرد، مقاومة للنار
اللون: الرمادي ((RAL7001)
البيانات التقنية:
الجهد الاسمي: 300/500 فولت
فولتاج الاختبار: 2500 فولت
الحد الأدنى لقطر الانحناء: 0.3m
اختبار الحرق الرأسي: GB/T18380.1-2001
تم اجتياز اختبار IEC60332-1.1 993
تستخدم في الظروف الطبيعية درجة حرارة الموصل أقل من 70 درجة مئوية
نطاق الحرارة:
-15 درجة مئوية إلى 70 درجة مئوية
طول التعليق الحر TVVB (الموازي) يجب ألا يتجاوز 35 متر، وسرعة الرفع 1.6m/s.
يجب أن لا يتجاوز طول التعليق الحر لـ TVVB ((interwist) 80 مترًا ، ولا يجب أن تتجاوز سرعة الحياة 4m / s.
اسم المنتج | المواصفات | العرض ((ملم) | سمك ((ملم) | الوزن (kg/km) | الهيكل |
H05VVH6-F | 2C0.5mm2 | 7.3±10 | 4.1± 05 | 55 | خط مستقيم |
H05VVH6-F | 3C0.5mm2 | 9.3±10 | 4.1± 05 | 71 | خط مستقيم |
H05VVH6-F | 4C0.5mm2 | 12.3±10 | 4.1± 05 | 93 | خط مستقيم |
H05VVH6-F | 5C0.5mm2 | 15.2±10 | 4.1± 05 | 114 | خط مستقيم |
H05VVH6-F | 6C0.5mm2 | 17.2±10 | 4.1± 05 | 130 | خط مستقيم |
H05VVH6-F | 7C0.5mm2 | 19.2±10 | 4.1± 05 | 146 | خط مستقيم |
H05VVH6-F | 8C0.5mm2 | 21.2±15 | 4.1± 05 | 162 | خط مستقيم |
H05VVH6-F | 9C0.5mm2 | 23.2±15 | 4.1± 05 | 178 | خط مستقيم |
H05VVH6-F | 10C0.5mm2 | 25.2±15 | 4.1± 05 | 194 | خط مستقيم |
H05VVH6-F | 11C0.5mm2 | 27.2±15 | 4.1± 05 | 210 | خط مستقيم |
H05VVH6-F | 12C0.5mm2 | 29.2±15 | 4.1± 05 | 226 | خط مستقيم |
H05VVH6-F | 13C0.5mm2 | 31.2±20 | 4.1± 05 | 242 | خط مستقيم |
H05VVH6-F | 14C0.5mm2 | 34.2±20 | 4.1± 05 | 263 | خط مستقيم |
H05VVH6-F | 15C0.5mm2 | 36.2±20 | 4.1± 05 | 279 | خط مستقيم |
H05VVH6-F | 16C0.5mm2 | 38.2±20 | 4.1± 05 | 295 | خط مستقيم |
H05VVH6-F | 17C0.5mm2 | 40.2±20 | 4.1± 05 | 311 | خط مستقيم |
H05VVH6-F | 18C0.5mm2 | 43.1±20 | 4.1± 05 | 332 | خط مستقيم |
H05VVH6-F | 19C0.5mm2 | 45.1±20 | 4.1± 05 | 348 | خط مستقيم |
H05VVH6-F | 20C0.5mm2 | 47.1±20 | 4.1± 05 | 364 | خط مستقيم |
H05VVH6-F | 21C0.5mm2 | 49.1±20 | 4.1± 05 | 380 | خط مستقيم |
H05VVH6-F | 22C0.5mm2 | 51.1±20 | 4.1± 05 | 396 | خط مستقيم |
H05VVH6-F | 23C0.5mm2 | 53.1±20 | 4.1± 05 | 412 | خط مستقيم |
H05VVH6-F | 24C0.5mm2 | 56.1±20 | 4.1± 05 | 434 | خط مستقيم |
H05VVH6-F | 24C0.5mm2 | 31.3±20 | 8.4± 05 | 428 | جوهر المجموعة |
H05VVH6-F | 30C0.5mm2 | 39.9±20 | 7.8± 05 | 530 | جوهر المجموعة |
H05VVH6-F | 36C0.5mm2 | 43.5±20 | 8.4± 05 | 628 | جوهر المجموعة |
H05VVH6-F | 40C0.5mm2 | 50.7±20 | 7.8± 05 | 677 | جوهر المجموعة |
H05VVH6-F | 42C0.5mm2 | 49.5±25 | 8.4± 05 | 717 | جوهر المجموعة |
H05VVH6-F | 48C0.5mm2 | 55.5±25 | 8.4± 05 | 806 | جوهر المجموعة |
H05VVH6-F | 54C0.5mm2 | 61.5±25 | 8.4± 05 | 895 | جوهر المجموعة |
H05VVH6-F | 60C0.5mm2 | 67.5±25 | 8.4± 05 | 984 | جوهر المجموعة |
H05VVH6-F | 66C0.5mm2 | 73.5±25 | 8.4± 05 | 1074 | جوهر المجموعة |
H05VVH6-F | 2C0.75mm2 | 8.0± 10 | 4.2±05 | 68 | خط مستقيم |
H05VVH6-F | 3C0.75mm2 | 10.4±10 | 4.2±05 | 90 | خط مستقيم |
H05VVH6-F | 4C0.75mm2 | 13.7±10 | 4.2±05 | 118 | خط مستقيم |
H05VVH6-F | 5C0.75mm2 | 17.1±10 | 4.2±05 | 145 | خط مستقيم |
H05VVH6-F | 6C0.75mm2 | 19.4±10 | 4.2±05 | 167 | خط مستقيم |
H05VVH6-F | 7C0.75mm2 | 21.8±15 | 4.2±05 | 188 | خط مستقيم |
H05VVH6-F | 8C0.75mm2 | 24.1±15 | 4.2±05 | 210 | خط مستقيم |
H05VVH6-F | 9C0.75mm2 | 26.5±15 | 4.2±05 | 231 | خط مستقيم |
H05VVH6-F | 10C0.75mm2 | 28.8±15 | 4.2±05 | 253 | خط مستقيم |
H05VVH6-F | 11C0.75mm2 | 31.2±20 | 4.2±05 | 274 | خط مستقيم |
H05VVH6-F | 12C0.75mm2 | 33.5±20 | 4.2±05 | 277 | خط مستقيم |
H05VVH6-F | 13C0.75mm2 | 35.9±20 | 4.2±05 | 298 | خط مستقيم |
H05VVH6-F | 14C0.75mm2 | 39.2±20 | 4.2±05 | 323 | خط مستقيم |
H05VVH6-F | 15C0.75mm2 | 41.6±20 | 4.2±05 | 344 | خط مستقيم |
H05VVH6-F | 16C0.75mm2 | 43.9±20 | 4.2±05 | 364 | خط مستقيم |
H05VVH6-F | 17C0.75mm2 | 46.3±20 | 4.2±05 | 384 | خط مستقيم |
H05VVH6-F | 18C0.75mm2 | 49.6±20 | 4.2±05 | 410 | خط مستقيم |
H05VVH6-F | 19C0.75mm2 | 52.0± 20 | 4.2±05 | 430 | خط مستقيم |
H05VVH6-F | 20C0.75mm2 | 54.3±20 | 4.2±05 | 450 | خط مستقيم |
H05VVH6-F | 21C0.75mm2 | 56.7±20 | 4.2±05 | 470 | خط مستقيم |
H05VVH6-F | 22C0.75mm2 | 59.0± 20 | 4.2±05 | 491 | خط مستقيم |
H05VVH6-F | 23C0.75mm2 | 61.4±25 | 4.2±05 | 511 | خط مستقيم |
H05VVH6-F | 24C0.75mm2 | 64.7±25 | 4.2±05 | 537 | خط مستقيم |
H05VVH6-F | 24C0.75mm2 | 31.3±20 | 8.4± 05 | 470 | جوهر المجموعة |
H05VVH6-F | 30C0.75mm2 | 39.9±20 | 7.8± 05 | 582 | جوهر المجموعة |
H05VVH6-F | 36C0.75mm2 | 43.5±20 | 8.4± 05 | 691 | جوهر المجموعة |
H05VVH6-F | 40C0.75mm2 | 50.7±20 | 7.8± 05 | 748 | جوهر المجموعة |
H05VVH6-F | 42C0.75mm2 | 49.5±20 | 8.4± 05 | 791 | جوهر المجموعة |
H05VVH6-F | 48C0.75mm2 | 55.5±20 | 8.4± 05 | 891 | جوهر المجموعة |
H05VVH6-F | 54C0.75mm2 | 61.5±25 | 8.4± 05 | 990 | جوهر المجموعة |
H05VVH6-F | 60C0.75mm2 | 67.5±25 | 8.4± 05 | 1090 | جوهر المجموعة |
H05VVH6-F | 66C0.75mm2 | 73.5±25 | 8.4± 05 | 1190 | جوهر المجموعة |
