| الاسم التجاري: | ECHU |
| رقم الطراز: | PV1-F |
| الـ MOQ: | 300 م |
| السعر: | USD0.103-USD0.872/M |
| شروط الدفع: | / تي تي، ويسترن يونيون، خطاب الاعتماد |
| القدرة على التوريد: | 1000 كم / الأسبوع |

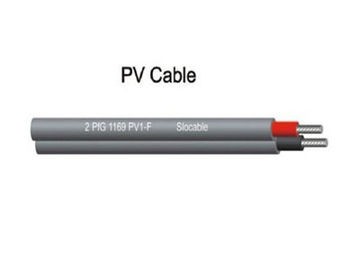

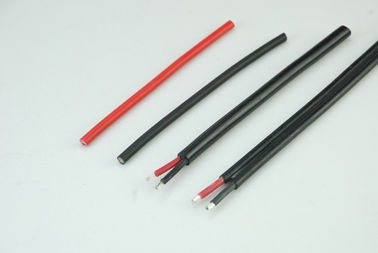

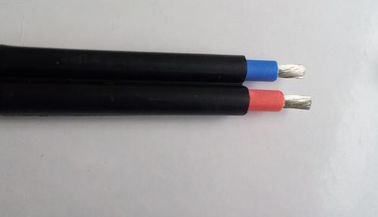

PVI-F (كابل الخلايا الكهروضوئية الشمسية)

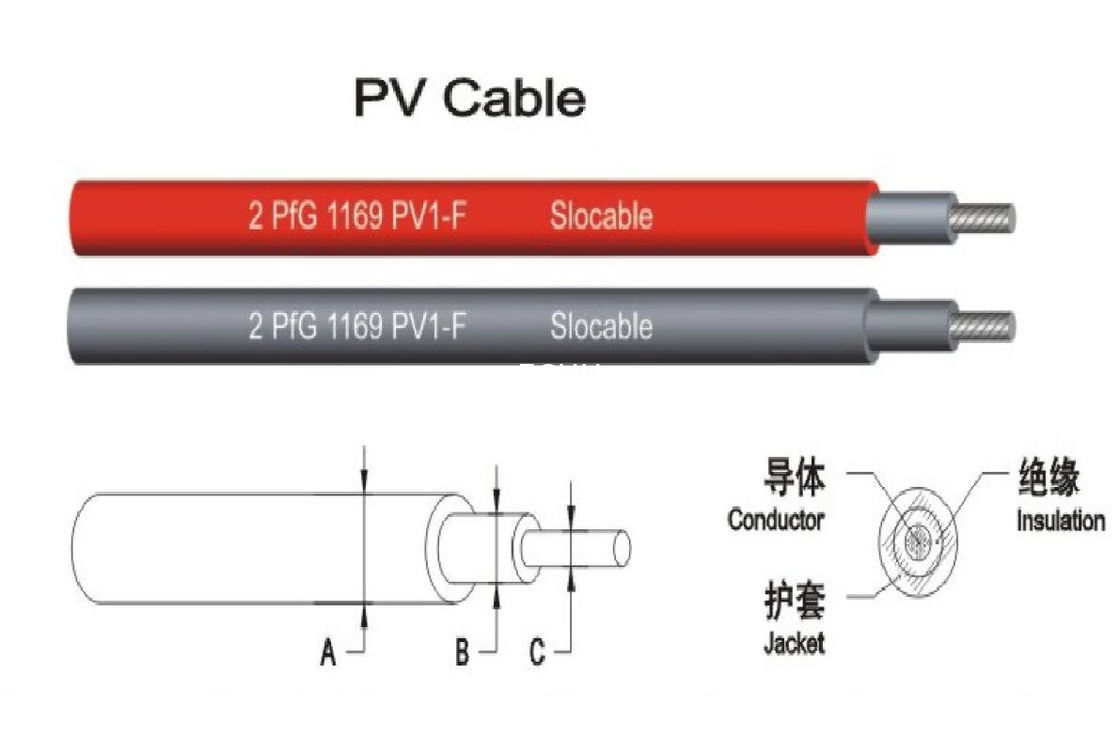

هيكل الكابل:
الموصل: نحاس مصفح بالقصدير وفقًا للمعيار IEC60228+EN60228، VDE0295، الفئة 5
الغطاء الداخلي: XLPE UL4703

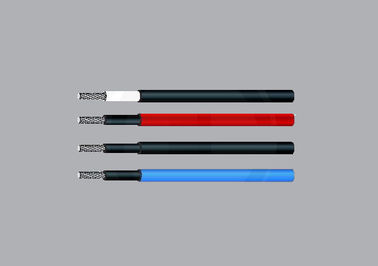

لون الغلاف: أسود/أسود، أسود/أزرق، أحمر/أحمر، أزرق/أسود، أسود/أحمر، أحمر/أسود، أزرق/أزرق، خيارات أخرى
الغطاء الخارجي: XLPE UL4703
لون الغلاف: أسود/أسود، أسود/أزرق، أحمر/أحمر، أزرق/أسود، أسود/أحمر، أحمر/أسود، أزرق/أزرق، خيارات أخرى
الخصائص:
الميزة: مقاومة فائقة للحرارة، مثبط للهب، خالي من الهالوجين، مقاومة للعوامل الجوية
الشهادات: وفقًا للمعيار ROHS، TUV
البيانات الفنية
الجهد المقنن: 600/1000 فولت
جهد الاختبار: 6500 فولت
أقل نصف قطر للانحناء:
قطر
قطر >/=12mm 4XD
درجة حرارة التشغيل: درجة الحرارة المحيطة: +90 درجة مئوية، أعلى درجة حرارة للكابل: +120 درجة مئوية، التمديد: -30 إلى +120 درجة مئوية، التثبيت الثابت: -45 إلى +120 درجة مئوية، ماس كهربائي: +250 درجة مئوية
خالي من الهالوجين: لا يوجد حمض هيدروكلوريك وفقًا للمعيار EN50627-2-1، لا يوجد فلورين وفقًا للمعيار EN60684-2
مثبط للهب: مثبط للهب، ذاتي الإطفاء وفقًا للمعيار IEC60332-1-2 و EN60332-1-2
التطبيق النموذجي:

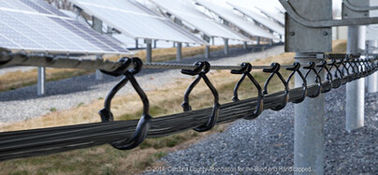

تعمل مادة عزل الكابل على تحسين خاصية مقاومة اللهب ونطاق استخدام درجة الحرارة، وهي مناسبة بشكل خاص للاستخدام ككابل توصيل لنظام أجهزة الطاقة الشمسية، ويمكن استخدامه في ظروف جوية مختلفة، والبيئة الخارجية، وكذلك البيئة الداخلية الرطبة أو الجافة.
| هيكل الكابل: | البيانات الفنية | ||
| الموصل: نحاس مصفح بالقصدير وفقًا للمعيار IEC60228+EN60228، VDE0295، الفئة 5 | الجهد المقنن: 600/1000 فولت | ||
| جهد الاختبار: 6500 فولت | |||
| الغطاء الداخلي: XLPE UL4703 | أقل نصف قطر للانحناء: قطر /=12mm 4XD | ||
| لون الغلاف: أسود/أسود، أسود/أزرق، أحمر/أحمر، أزرق/أسود، أسود/أحمر، أحمر/أسود، أزرق/أزرق، خيارات أخرى | درجة حرارة التشغيل: درجة الحرارة المحيطة: +90 درجة مئوية، أعلى درجة حرارة للكابل: +120 درجة مئوية، التمديد: -30 إلى +120 درجة مئوية، التثبيت الثابت: -45 إلى +120 درجة مئوية، ماس كهربائي: +250 درجة مئوية | ||
| الغطاء الخارجي: XLPE UL4703 | |||
| لون الغلاف: أسود/أسود، أسود/أزرق، أحمر/أحمر، أزرق/أسود، أسود/أحمر، أحمر/أسود، أزرق/أزرق، خيارات أخرى | خالي من الهالوجين: لا يوجد حمض هيدروكلوريك وفقًا للمعيار EN50627-2-1، لا يوجد فلورين وفقًا للمعيار EN60684-2، مثبط للهب: مثبط للهب، ذاتي الإطفاء وفقًا للمعيار IEC60332-1-2 و EN60332-1-2 | ||
| الخصائص: | التطبيق النموذجي: | ||
| الميزة: مقاومة فائقة للحرارة، مثبط للهب | تعمل مادة عزل الكابل على تحسين خاصية مقاومة اللهب ونطاق استخدام درجة الحرارة، وهي مناسبة بشكل خاص للاستخدام ككابل توصيل لنظام أجهزة الطاقة الشمسية، ويمكن استخدامه في ظروف جوية مختلفة، والبيئة الخارجية، وكذلك البيئة الداخلية الرطبة أو الجافة. | ||
| خالي من الهالوجين | |||
| مقاومة للعوامل الجوية | |||
| الشهادات: وفقًا للمعيار ROHS، TUV | |||
| رقم الجزء | المقطع العرضي مم² | القطر الخارجي مم | الوزن كجم/كم |
| PVI-F | 1.5 | 5.3 | 39 |
| PVI-F | 2.5 | 5.7 | 50 |
| PVI-F | 4 | 6.4 | 67 |
| PVI-F | 6 | 7.1 | 95 |
| PVI-F | 10 | 9.5 | 162 |
| PVI-F | 16 | 10.9 | 234 |
| PVI-F | 25 | 13.2 | 353 |
| PVI-F | 35 | 14.7 | 463 |
